Projektujemy obudowy do urządzeń elektronicznych dopasowane do konkretnego produktu, sposobu jego użytkowania oraz planowanej technologii produkcji. Opracowujemy zarówno obudowy do prototypów i krótkich serii wykonywanych metodą druku 3D, jak również konstrukcje przeznaczone do produkcji seryjnej na formach wtryskowych.
Obudowę możemy zaprojektować do istniejącej już elektroniki albo równolegle z płytką PCB. Drugie rozwiązanie często daje większe możliwości, ponieważ kształt płytki, położenie złączy, przycisków, wyświetlacza czy anten można od początku dopasować do docelowej konstrukcji urządzenia.
Kiedy warto zaprojektować obudowę na zamówienie?
Gotowa obudowa katalogowa nie zawsze jest najlepszym rozwiązaniem. W prototypach lub prostych urządzeniach może sprawdzić się bardzo dobrze, jednak w przypadku produktu przeznaczonego do sprzedaży często pojawiają się ograniczenia.
Indywidualny projekt obudowy warto rozważyć, gdy:
- urządzenie ma nietypowe wymiary,
- gotowe obudowy są zbyt duże lub nie odpowiadają układowi elektroniki,
- konieczne jest określone rozmieszczenie złączy, przycisków lub wyświetlacza,
- produkt powinien mieć własny, charakterystyczny wygląd,
- obudowa musi zawierać uchwyty, prowadnice, zatrzaski lub elementy montażowe,
- ważna jest łatwość składania i późniejszego serwisowania urządzenia,
- konieczne jest odpowiednie chłodzenie podzespołów,
- urządzenie ma być przygotowane do produkcji seryjnej.
Dobrze zaprojektowana obudowa pozwala również ograniczyć liczbę dodatkowych części, uprościć montaż i lepiej wykorzystać dostępną przestrzeń.
Projektowanie obudów do druku 3D
Druk 3D jest bardzo dobrym rozwiązaniem podczas budowy pierwszych prototypów. Pozwala szybko wykonać fizyczną obudowę i sprawdzić, czy wszystkie elementy urządzenia rzeczywiście pasują do siebie. Na prototypie można zweryfikować między innymi:
- położenie płytki PCB,
- dostęp do złączy,
- sposób działania przycisków,
- widoczność wyświetlacza i diod,
- rozmieszczenie akumulatora,
- prowadzenie przewodów,
- sposób zamykania obudowy,
- wygodę użytkowania i montażu.
Druk 3D może być również rozwiązaniem docelowym w urządzeniach produkowanych w niewielkich seriach. W takim przypadku projekt obudowy może zostać przygotowany z uwzględnieniem tulei gwintowanych, śrub, zatrzasków, magnesów, uszczelek czy dodatkowych uchwytów montażowych.

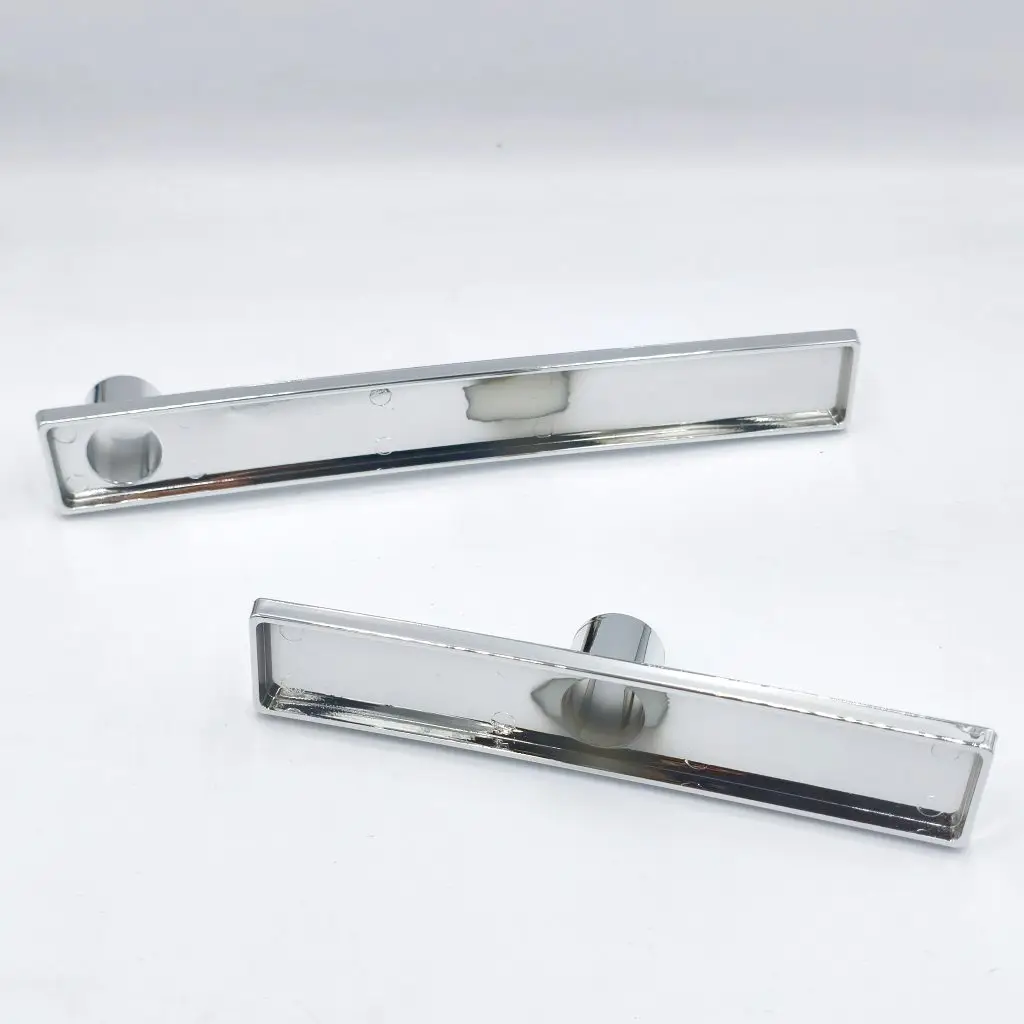

Projektowanie obudów pod formy wtryskowe
W przypadku większych serii produkcyjnych często bardziej opłacalne jest wykonanie obudowy metodą formowania wtryskowego.
Taki projekt wymaga uwzględnienia szeregu zasad technologicznych już na etapie modelowania. Dotyczy to między innymi:
- grubości ścian,
- kątów pochylenia powierzchni,
- podziału formy,
- konstrukcji żeber i wzmocnień,
- słupków pod śruby,
- zatrzasków,
- sposobu wyjmowania elementu z formy,
- ograniczenia niepotrzebnych podcięć.
Przed wykonaniem formy warto przygotować prototyp obudowy, ponieważ na tym etapie można jeszcze łatwo poprawić wymiary, ergonomię czy sposób montażu elektroniki. Zmiany w gotowej formie są znacznie trudniejsze i bardziej kosztowne.

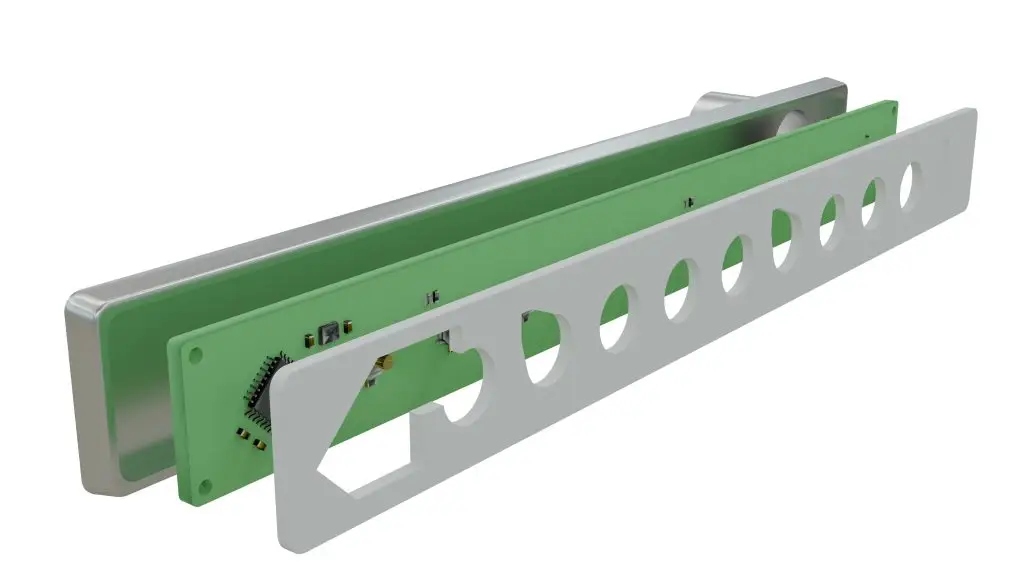

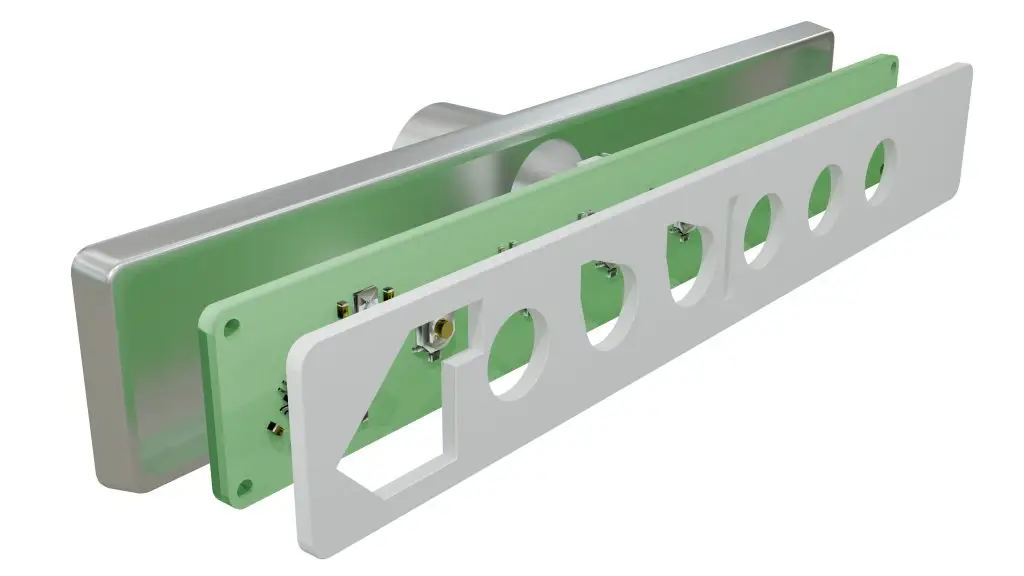

Obudowa i elektronika projektowane razem
W wielu urządzeniach mechanika i elektronika są ze sobą bezpośrednio powiązane.
Położenie złączy wpływa na kształt obudowy. Obudowa wpływa na rozmieszczenie elementów na PCB. Miejsce anteny może mieć znaczenie dla jakości komunikacji bezprzewodowej, a sposób mocowania płytki może wymagać pozostawienia odpowiedniej przestrzeni wokół śrub i elementów elektronicznych.
Dlatego już na etapie projektowania analizujemy między innymi:
- rozmieszczenie płytek PCB,
- położenie złączy,
- przyciski i elementy sterujące,
- wyświetlacze i diody,
- anteny,
- akumulatory,
- radiatory i chłodzenie,
- sposób prowadzenia przewodów,
- montaż i późniejszy serwis urządzenia.
Jeżeli projektujemy również elektronikę urządzenia, możemy na bieżąco dostosowywać kształt płytki oraz rozmieszczenie podzespołów do projektowanej obudowy.
Co może obejmować projekt obudowy?
Zakres prac dobieramy do konkretnego projektu. Usługa może obejmować między innymi:
- analizę wymagań mechanicznych,
- opracowanie koncepcji obudowy,

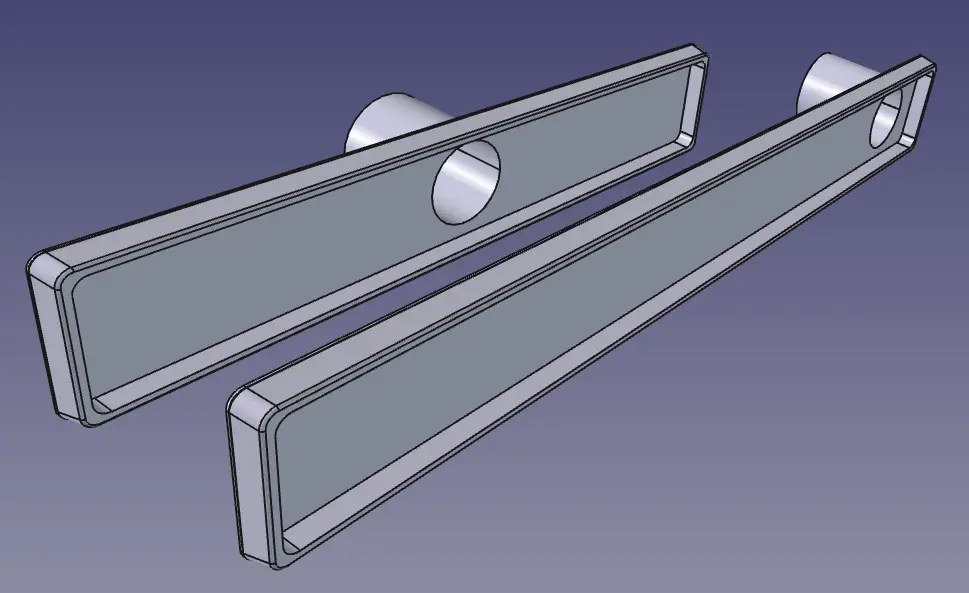

- model CAD 3D,
- dopasowanie obudowy do istniejącej płytki PCB,
- przygotowanie konstrukcji do druku 3D,
- przygotowanie prototypu,
- wprowadzenie poprawek po testach,
- przygotowanie projektu pod produkcję wtryskową,
- dokumentację techniczną i wykonawczą,
- konsultacje z producentem obudów lub narzędziownią.
Możemy wykonać sam projekt mechaniczny albo zrealizować kompletny projekt urządzenia obejmujący elektronikę, PCB, oprogramowanie i obudowę.
Jak przebiega realizacja projektu?
Na początku analizujemy urządzenie, jego funkcję, podzespoły i planowaną skalę produkcji. Na tej podstawie przygotowujemy koncepcję konstrukcji. Następnie powstaje model 3D obudowy, który uwzględnia rzeczywiste wymiary elektroniki oraz pozostałych elementów urządzenia. Kolejnym etapem jest wykonanie prototypu i sprawdzenie dopasowania wszystkich części. Jeżeli jest taka potrzeba, wprowadzamy poprawki i przygotowujemy kolejną wersję. Po zatwierdzeniu projektu przygotowujemy pliki oraz dokumentację potrzebną do produkcji.
Projekt obudowy dopasowany do Twojego urządzenia
Jeżeli posiadasz już płytkę PCB, prototyp urządzenia lub gotową koncepcję produktu, możemy na tej podstawie opracować dopasowaną obudowę. Jeżeli projekt dopiero powstaje, możemy równolegle zaprojektować elektronikę i konstrukcję mechaniczną, dzięki czemu całe urządzenie od początku jest rozwijane jako jeden spójny produkt. Prześlij nam opis urządzenia, zdjęcia, modele podzespołów lub pliki PCB. Na tej podstawie określimy zakres prac i zaproponujemy odpowiedni sposób realizacji.
